產品介紹

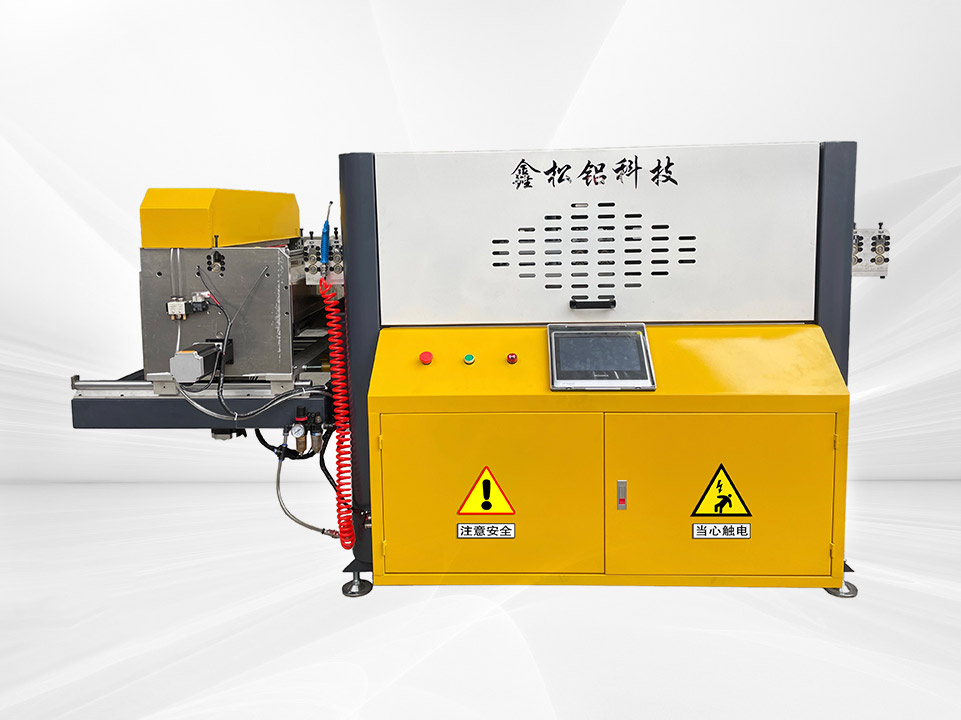

伺服雙牽引機是由兩套氣動壓緊牽引模組，兩套伺服電機驅動，一套PLC程序控制組成。它的工作原理是：A組牽引在啟動前，由多個氣缸同時下行，壓緊兩塊牽引板中間的膠條，氣缸下行到位后檢測到信號，伺服電機以一個穩定的轉速運行，使得A組牽引向左均速牽引膠條前進，同時B組在B原點等待，當A組牽引到達換組位置時發出信號，B組牽引模組伺服電機啟動，同時多個氣缸下行，壓緊膠條，以與A組牽引相同的速度牽引膠條前進， A組牽引繼續前進到終點后，先松開氣缸，再以高速回原點后等待，這樣A組牽引與B組牽引交替牽引，達到模具擠出的所有尼龍隔熱條保持一樣的長度。

參數配置：

外型尺寸：2300mmX900mmX1350mm

整機重量：800KG

整機功率：5Kw  單相AC 220V

牽引速度可調：0-200mm

牽引有效行程：300mm（所有膠條水平排列寬度）X50mm（膠條高度）

鋸切有效行程：580mm（所有膠條水平排列寬度）X50mm（膠條高度）

鋸片尺寸：10寸（Φ250mm * H2.1mm * 安裝Φ25.4mmX120齒）

數控系統：匯川觸摸屏，匯川PLC，時代群成伺服套裝

電控系統：施耐德電器，德力西電器，中天氣動元件
